Технологии будущего в миниатюре: как создавался макет нового корпуса Нарвской больницы

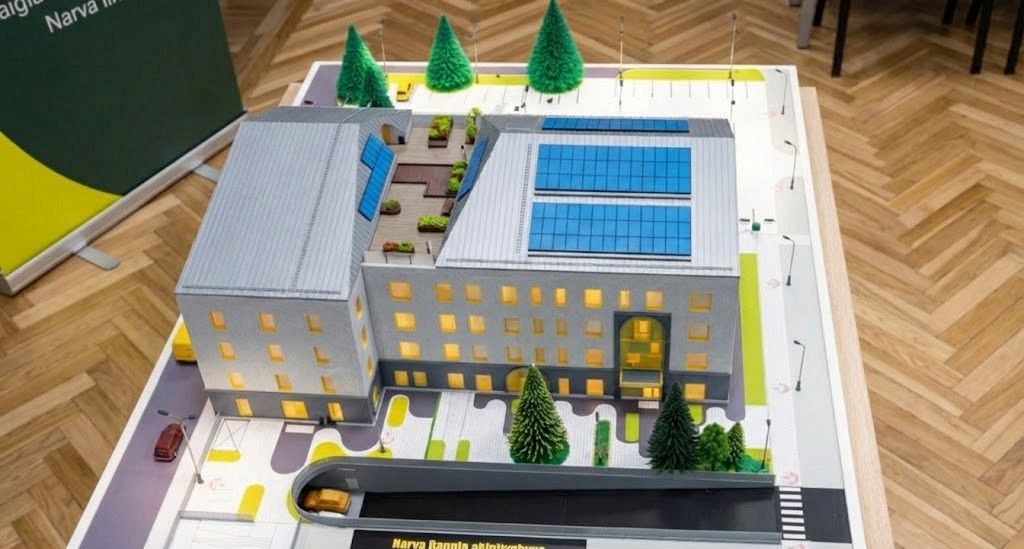

Строительство современного корпуса Нарвской больницы планируется завершить к 2028 году, однако познакомиться с архитектурным обликом будущего медицинского учреждения можно уже сегодня. Это стало возможным благодаря детальному макету, изготовленному по заказу больницы студией 3D-печати 3WAVE. Проект представляет собой не просто визуализацию, а сложный инженерный объект, в котором соединились передовые методы прототипирования и творческий подход к деталям.

Иллюстративное фото: Jelizaveta Gross \ Pstimees.ee

Процесс реализации идеи начался с прямого обращения руководства больницы к специалистам 3WAVE. Как отмечает основатель студии Дмитрий Шутов, такой выбор был закономерен: компания давно зарекомендовала себя в сфере архитектурного макетирования, активно демонстрируя результаты своих работ в социальных сетях. Подготовительный этап и переговорный процесс заняли около месяца, в течение которого проходили регулярные встречи и обсуждения. Со стороны заказчика ключевую роль играл главный специалист по строительству, чьи технические требования легли в основу будущей концепции. В ходе дискуссий стороны пришли к единому видению формата, отказавшись от излишней декоративности в пользу профессиональной инженерной подачи.

Технические особенности и инженерный подход

В основу макета был положен официальный проектный генплан здания. Для достижения чистоты восприятия Дмитрий Шутов провел кропотливую работу в программной среде AutoCAD, очистив чертежи от перегружающих их технических элементов — коммуникационных труб и канализационных систем. При этом на основании были сохранены все важные элементы благоустройства: контуры подземных туннелей, точки расположения уличных светильников и ключевые детали ландшафта. Чтобы окончательно утвердить проект, студия подготовила видеовизуализацию, которая получила высокую оценку со стороны администрации больницы.

Для работы был выбран масштаб 1:100, при котором один сантиметр модели эквивалентен одному метру реального объекта. В результате здание, имеющее в реальности длину около 50 метров, превратилось в внушительную полуметровую конструкцию. Основная фаза производства длилась полтора месяца. Над созданием объекта трудились Дмитрий Шутов и его коллега Юрий Фролов. Весь процесс напоминал сборку масштабного конструктора: фрагменты стен печатались отдельно, а оконные блоки изготавливались в виде специальных панелей и монтировались на финальном этапе. Даже такие миниатюрные детали, как лестницы и системы снегозадержания, проходили через цикл индивидуальной печати и последующей ручной склейки.

Материалы и инновационные решения

Почти весь объем конструкции (около 99%) произведен из PLA-пластика. Этот выбор обусловлен не только технологическими свойствами материала, но и его экологичностью, так как он создается на базе растительного сырья, в частности кукурузного крахмала. В изготовлении массивного основания существенную помощь оказала еще одна нарвская организация — студия Valman. Особого внимания заслуживает имитация растительности: елки были напечатаны на 3D-принтере методом печати на весу, что позволило добиться естественной «мохнатой» текстуры, а кустарники выполнены из классического макетного материала — окрашенной губки. Часть элементов озеленения была специально заказана в эстонских магазинах.

Для придания макету максимальной реалистичности использовались готовые миниатюрные модели автомобилей с высокой степенью детализации. Каждая такая машинка, приобретенная в специализированном магазине, обошлась примерно в 20 евро, но именно лицензированная символика автомобильных брендов позволила создать ощущение живой городской среды. Также была детально проработана зона подземного съезда, предназначенная для транспорта экстренных служб. Чтобы передать глубину рампы, специалистам пришлось провести фрезеровку базовой плиты, удалив часть внутреннего наполнения из плотного пенопласта.

Интерактивность и позиция заказчика

Индивидуальной гордостью разработчиков стала сложная двухконтурная система освещения, включающая внутреннюю подсветку здания и уличные фонари. В макет интегрированы скрытые датчики движения: как только посетитель приближается к объекту, свет включается автоматически. Примечательно, что команда применила принцип рандомизации — свет горит не во всех окнах сразу и с разной интенсивностью, что избавляет здание от сходства с витриной магазина и придает ему обжитой вид. Вся электрическая разводка и система управления надежно скрыты внутри основания конструкции.

По мнению представителей администрации медицинского учреждения, создание такого объекта является важной частью процесса организации строительной деятельности. Как сообщила Наталья Мерелайд, выбор в пользу 3WAVE был обусловлен их предыдущим успешным опытом создания цифровых и физических копий объектов района Кренгольм. Общая стоимость изготовления макета с учетом уникальной системы подсветки составила 3200 евро без учета налога на добавленную стоимость. В настоящее время экспонат размещен в конференц-зале больницы, где с ним могут ознакомиться все желающие. После завершения реального строительства в 2028 году макет станет частью постоянной исторической экспозиции в фойе нового корпуса.
